UML-схемы обработки почтовых SMTP-сессий¶

В данной статье представлено несколько UML-схем, иллюстрирующих различные уровни SMTP-сессий.

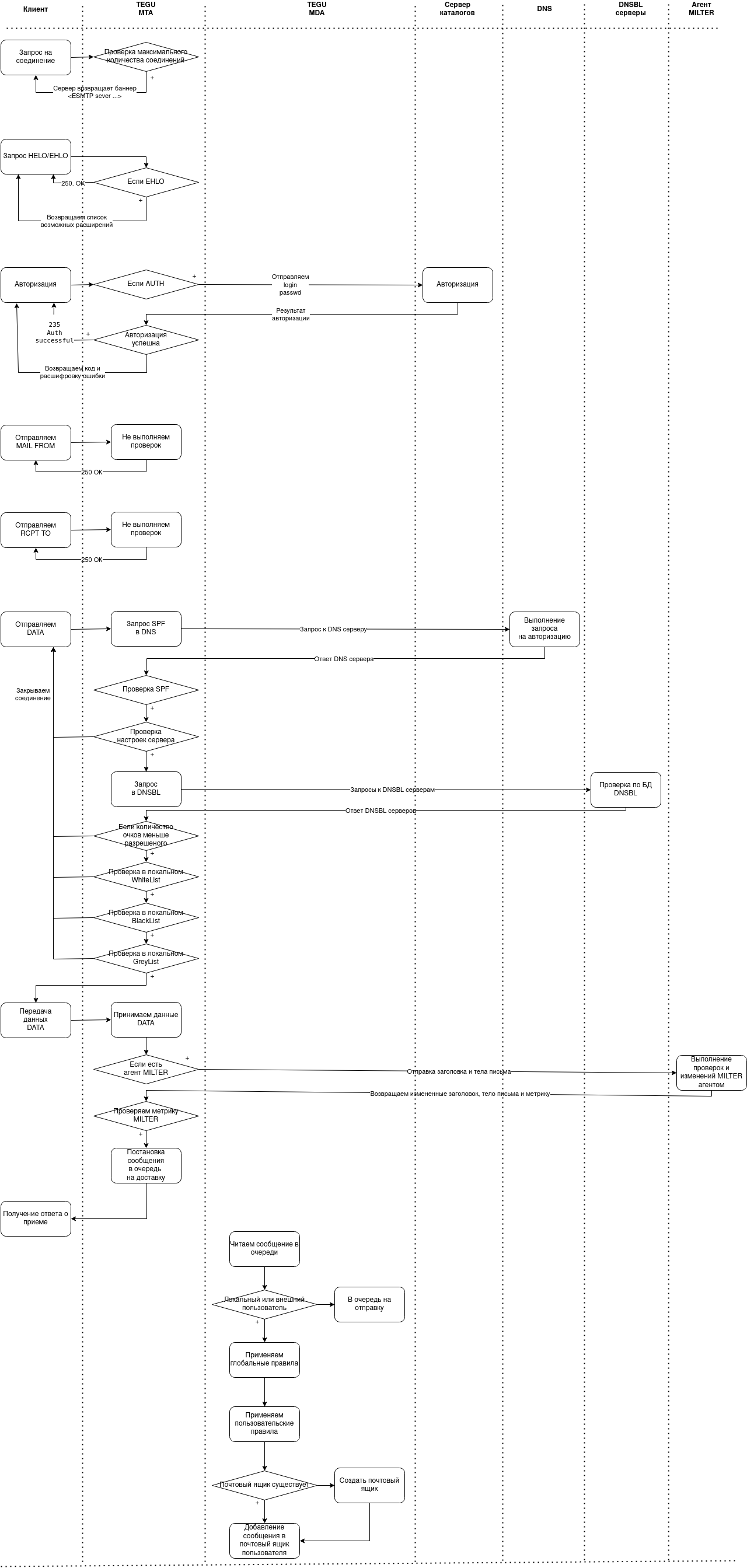

Схема 1¶

Схема иллюстрирует процессы на почтовом сервере во время SMTP сессии.
Обратите, что на схеме логически разделены процессы MTA и MDA. На уровне реализации такого разделения нет - архитектура монолитная.

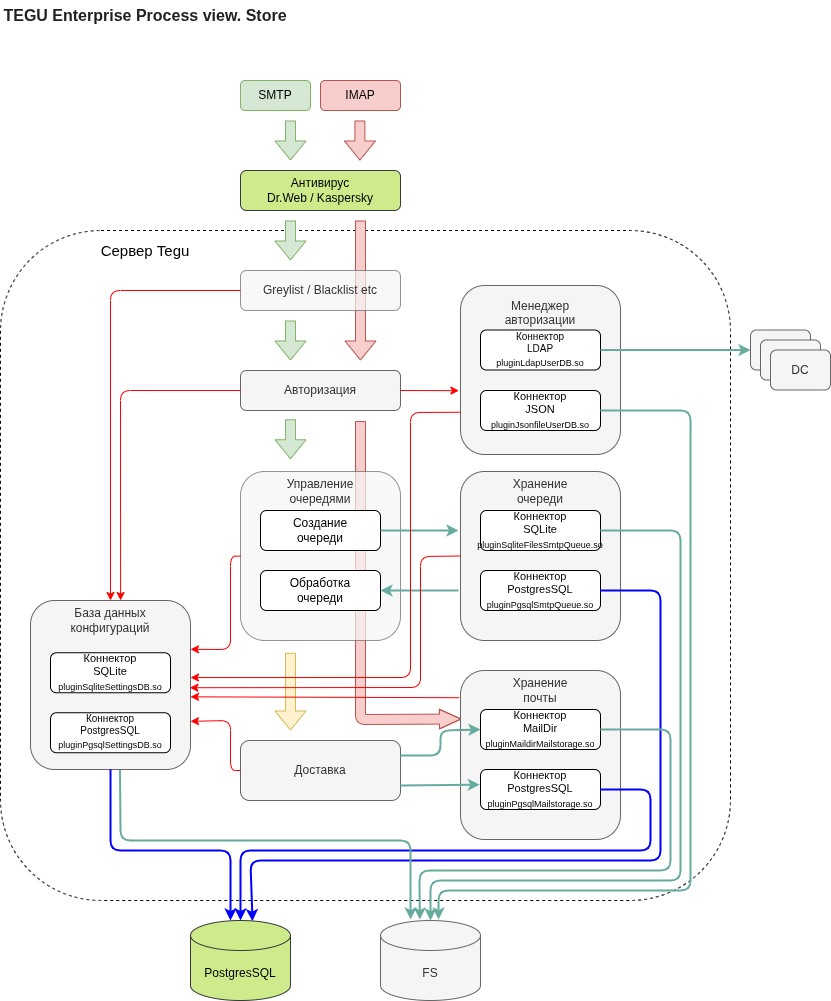

Схема 2¶

Схема проиллюстрирует алгоритм поиска различных блоков информации в различных хранилищах данных.
